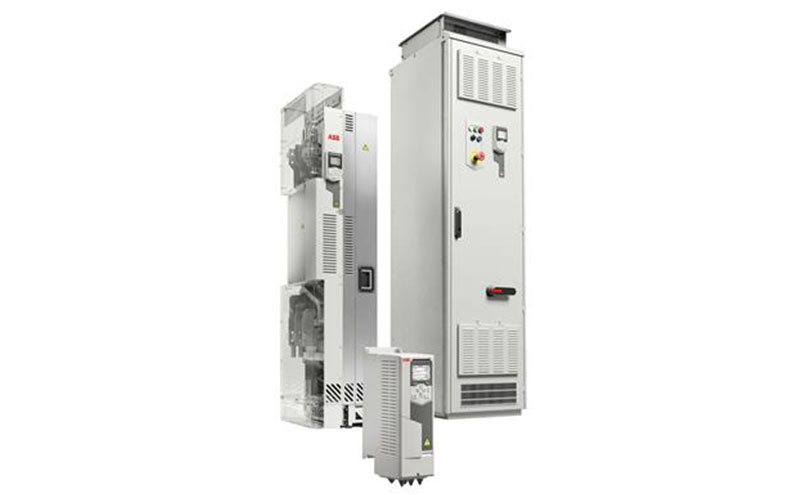

标准变频器ACS580
助力各种变频应用轻松实现节能新一代全能型壁挂式传动能简化您的生产流程和电机控制，轻松实现节能。同时，只需进行简单直接的设置或调试，您就可以控制不同行业的各种应用。大多数基本功能为标配内置功能，可以简化传动选型，不必配备额外硬件。作为ABB全能型传动产品系列的一员，其设计目的不仅仅是为了提供一种从技术上来讲功能全面的传动，而且是为了提供一款全能型解决方案，它适用于各类用户、过程、业务和环境。ACS580可以随时用于控制泵、风机、传送带、搅拌机及其他许多变转矩和恒转矩应用。
亮点• 易于选型、安装和使用
• 所有基本功能均内置于传动中
• 简单的菜单设置和助手支持快速调试
• 节能功能支持以更佳的方式利用能源
• 可以连接到任意自动化系统或单独使用
• ABB全能型传动产品系列的一员
• 全球供货与支持
| ACS580-07系列变频器产品目录 | |||||||||
| 输入电压：三相AC380V~480V（含控制盘，主开关和aR熔断器，EMC 滤波器C2类(R6-R9) / C3类(R10-R11)，电缆底进底出，共模滤波器(R10-R11)，防护等级IP21） | |||||||||
| 三相400V | 三相480V | ||||||||
| Nominal ratings | Light-duty use | Heavy-duty use | Light-duty use | Heavy-duty use | Frame | ||||
| Type | 额定值 | 轻载应用 | 重载应用 | 轻载应用 | 重载应用 | Size | |||
| IN | PN | ILd | PLd | IHd | PHd | ILd | IHd | ||
| 产品型号 | 输出电流 | 电机功率 | 输出电流 | 电机功率 | 输出电流 | 电机功率 | 输出电流 | 输出电流 | 外形 |
| (A) | (kW) | (A) | (kW) | (A) | (kW) | (A) | (A) | 尺寸 | |
| ACS580-07-0145A-4 | 145 | 75 | 138 | 75 | 105 | 55 | 124 | 96 | R6 |
| ACS580-07-0169A-4 | 169 | 90 | 161 | 90 | 145 | 75 | 156 | 124 | R7 |
| ACS580-07-0206A-4 | 206 | 110 | 196 | 110 | 169 | 90 | 180 | 156 | R7 |
| ACS580-07-0246A-4 | 246 | 132 | 234 | 132 | 206 | 110 | 240 | 180 | R8 |
| ACS580-07-0293A-4 | 293 | 160 | 278 | 160 | 246* | 132 | 260 | 240 | R8 |
| ACS580-07-0363A-4 | 363 | 200 | 345 | 200 | 293 | 160 | 361 | 302 | R9 |
| ACS580-07-0430A-4 | 430 | 250 | 400 | 200 | 363** | 200 | 414 | 361 | R9 |
| ACS580-07-0505A-4 | 505 | 250 | 485 | 250 | 361 | 200 | 483 | 361 | R10 |
| ACS580-07-0585A-4 | 585 | 315 | 575 | 315 | 429 | 250 | 573 | 414 | R10 |
| ACS580-07-0650A-4 | 650 | 355 | 634 | 355 | 477 | 250 | 623 | 477 | R10 |
| ACS580-07-0725A-4 | 725 | 400 | 715 | 400 | 566 | 315 | 705 | 566 | R11 |
| ACS580-07-0820A-4 | 820 | 450 | 810 | 450 | 625 | 355 | 807 | 625 | R11 |
| ACS580-07-0880A-4 | 880 | 500 | 865 | 500 | 725*** | 400 | 807 | 625 | R11 |
| * 连续电流， 40°C时每10分钟允许1分钟130% IHd 过载。 | |||||||||
| ** 连续电流， 40°C时每10分钟允许1分钟125% IHd 过载。 | |||||||||
| *** 连续电流，40°C时每10分钟允许1分钟140% IHd 过载。 | |||||||||
| ACS580-07系列内装可选项产品目录 | |||||||||||
| 型号后附加 | +B055 | +B054 | +E208 | +E205 | +F250 | +H351 | +H353 | +C164 | +C179 | +G300 | |
| 可选项代码 | +Q951 | ||||||||||
| Frame | Common | du/dt | Line | Top | Top | Plinth | Plinth | Cabinet | |||
| Size | Mode | Filter | Contactor | Entry | Exit | 100mm | 200mm | Heater | |||
| Type | Filter | +EM | Separate | Separate | |||||||
| IP54 | IP42 | Stop | delivery | delivery | |||||||
| 共模 | 输出 | Cat.0 | |||||||||
| 防护等级 | 防护等级 | 滤波器 | 滤波器 | 接触器 | 顶进 | 顶出 | 100mm基座 | 200mm基座 | 柜体 | ||
| 尺寸 | (柜内) | 及急停0 | 单独交付 | 单独交付 | 加热器 | ||||||
| 型号 | 大小 | ||||||||||
| ACS580-07-0145A-4 | R6 | ||||||||||
| ACS580-07-0169A-4 | R7 | ||||||||||
| ACS580-07-0206A-4 | R7 | ||||||||||
| ACS580-07-0246A-4 | R8 | ||||||||||
| ACS580-07-0293A-4 | R8 | ||||||||||
| ACS580-07-0363A-4 | R9 | ||||||||||
| ACS580-07-0430A-4 | R9 | ||||||||||
| ACS580-07-0505A-4 | R10 | ||||||||||
| ACS580-07-0585A-4 | R10 | ||||||||||
| ACS580-07-0650A-4 | R10 | ||||||||||
| ACS580-07-0725A-4 | R11 | ||||||||||
| ACS580-07-0820A-4 | R11 | ||||||||||
| ACS580-07-0880A-4 | R11 | ||||||||||
