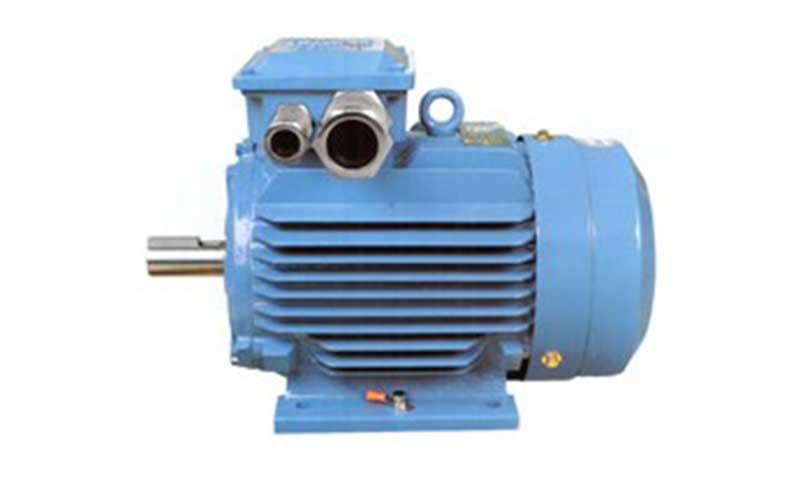

M2QP-"n"型无火花防爆电机是防爆电机的一种形式，这种电机在正常运行时不能产生电弧或火花，不能够点燃周围的爆炸性气体环境，也不太可能发生能引起点燃的故障。这是在设计中通过规定定转子间隙 、电气间隙和间隔、爬电距离、风扇电阻及线速度、定转子表面温度、出线盒及电缆引入装置的密封性来保证的。所以电机在运行时不能打开，以防止外部气体进入。



1.质量承诺



ABB严格的质量管理及遍布全球的快速反应服务网络确保了用户售后服务及支持，这些全代表了可以信赖的ABB电机公司所体现的固有价值及承诺。 煤炭、石油和化学等工厂，在生产过程中有可能产生各种可燃性气体或蒸汽。这些物质与空气混合后就形成了具有爆炸性危险的混合物，如果达到爆炸浓度，又遇到火源时就引起爆炸的严重事故。所以EXnA||T3-M2QP无火花型系列电动机在试验和认可中按IEC60079-15严酷考核。



EXnA||T3-M2QP无火花型系列电动机在2003年1月24日通过国家防爆电气产品质量监督检验中心认可，并同时取得颁发的防爆合格认证书。



2.标准



无火花型电动机符合下列标准

国际标准



IEC



60079-15

中国标准



GB



3836.8

欧洲标准



EN



50021

美国标准



UL



2279

俄罗斯标准



r O C T



P51330.14

英国标准



BS



5000-16



3.ExnA电动机使用场所



在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅是短时间存在的场所。



适用防爆危险区2区环境的工厂，2区为偶然爆炸区域。使用场所中爆炸性气体或蒸汽的类别是戊烷、甲基环己烷、石油（包括汽油）、石脑油、柴油、煤油、己烷、乙硫醇、戊醇、氯丁烷、四氢噻吩。



使用时的温度组别为T3，电动机及设备的最高表面温度为200 ℃ ，场所的环境温度 -15 ℃ -40 ℃ 。



4 . 技术特点



·效率高



达到欧洲CEMEP-EU效率等级电机标准二级值，符合中华人民共和国国家标准GB18613-2002中小型三相异步电动机能效限定值。



· 双频宽电压



电压范围220V-690V，适用50HZ和60HZ电源。
·噪声低



通过优化电磁设计 、通风状况、结构尺寸及技术，M2QP系列电动机的噪声低。



·轴承负载能力高



标准电动机选用深沟轴承，寿命长，80-225中心高电动机为永久型润滑，250-355设有加油装置。



·可靠性好



电动机为全封闭风冷结构，防护等级IP55，材料及工艺符合环境要求。电动机机械强度高，坚固耐用，防锈防腐性强。绕组可靠性好，采用F级绝缘结构，B极考核。并可根据用户需要增加PTC热敏电阻或热敏开关。



5.型号说明



M2QP 112 M 2 A
M2QP--型号标记 112--机座号（以转轴中心高mm表示）
M--机座长度代号（S-短机座，M-中机座，L-长机座）
2--极数 A--铁芯长度（A-短铁芯，B-长铁芯）



6.无火花型电机的防爆标记



Ex nA || T3
Ex--防爆标记 nA--无火花型
||--工厂用电气设备 T3--设备最高表面温度200 ℃



7.安装结构型式



·B3机座带底脚，端盖无凸缘。
·B5机座不带底脚，端盖有凸缘。
·B35机座带底脚，端盖有凸缘。



8.工作条件



· 环境空气温度随季节而变化，但不超过+ 40 ℃
· 海拔不超过1000M
· 额定频率：50HZ/60HZ
· 工作电压：220-240V 380-420V 660-690V
· 工作方式：连续（S1）
· 冷却方式：IC411
· 起动方式：满压起动、Y- △起动或电抗起动
· 传动方式：可采用弹性联轴器正齿轮传动
· 绝缘 、升温：F级。但定子绕组温升限值80K，即按B级考核
（电阻法）。轴承允许温度不超过95 ℃（温度计法）。



9.轴承型号和电缆入口



轴承型号 (NSK轴承） （可选SKF轴承）



标准轴承型号 电缆接口



中心高 极数 D-end N-end mm
80M 2,4,6 6204-DDUC3 6204-DDUC3 1-M25*1.5 1-M16*1.5
90S 2,4,6 6205-DDUC3 6205-DDUC3 1-M25*1.5 1-M16*1.5
90L 2,4,6 6205-DDUC3 6205-DDUC3 1-M25*1.5 1-M16*1.5
100L 2,4,6,8 6206-DDUC3 6206-DDUC3 1-M32*1.5 1-M16*1.5
112M 2,4,6,8 6207-DDUC3 6206-DDUC3 1-M32*1.5 1-M16*1.5
132S 2,4,6,8 6208-DDUC3 6208-DDUC3 1-M32*1.5 1-M16*1.5
132M 2,4,6,8 6208-DDUC3 6208-DDUC3 1-M32*1.5 1-M16*1.5
160M 2,4,6,8 6309-ZZC3 6309-ZZC3 1-M40*1.5 1-M16*1.5
160L 2,4,6,8 6309-ZZC3 6309-ZZC3 1-M40*1.5 1-M16*1.5
180M 2,4,6,8 6310-ZZC3 6309-ZZC3 1-M40*1.5 1-M16*1.5
180L 2,4,6,8 6310-ZZC3 6309-ZZC3 1-M40*1.5 1-M16*1.5
200L 2,4,6,8 6312-ZZC3 6310-ZZC3 2-M50*1.5 1-M16*1.5
225S 2,4,6,8 6313-ZZC3 6212-ZZC3 2-M50*1.5 1-M16*1.5
225M 2,4,6,8 6313-ZZC3 6212-ZZC3 2-M50*1.5 1-M16*1.5
250M 2,4,6,8 6315/C3 6313/C3 2-M63*1.5 1-M16*1.5
280S 2 6316/C4 6316/C4 2-M63*1.5 1-M16*1.5
280S 4,6,8 6316/C3 6316/C3 2-M63*1.5 1-M16*1.5
280M 2 6316/C4 6316/C4 2-M63*1.5 1-M16*1.5
280M 4,6,8 6316/C3 6316/C3 2-M63*1.5 1-M16*1.5
315S 2 6316/C4 6316/C4 2-M63*1.5 2-M20*1.5
315S 4,6,8 6319/C3 6316/C3 2-M63*1.5 2-M20*1.5
315M 2 6316/C4 6316/C4 2-M63*1.5 2-M20*1.5
315M 4,6,8 6319/C3 6316/C3 2-M63*1.5 2-M20*1.5
315L 2 6316/C4 6316/C4 2-M63*1.5 2-M20*1.5
315L 4,6,8 6319/C3 6316/C3 2-M63*1.5 2-M20*1.5
355M 2 6319M/C4 6319M/C4 2-M63*1.5 2-M20*1.5
355M 4,6,8 6322/C3 6319/C3 2-M63*1.5 2-M20*1.5
355L 2 6319M/C4 6319M/C4 2-M63*1.5 2-M20*1.5
355L 4,6,8 6322/C3 6319/C3 2-M63*1.5 2-M20*1.5



10. 电压与性能参数



M2QP系列电机采用宽电压设计，电机在各种电压工况下的效率、功率因数



及转速略有变化。



50Hz:220-240V/380-420V;380-420V/660-690V, △/Y



60Hz:460V(>3KW △/ ≤3KWY)



注： >3KW（380-420V，440-460V，660-690V）



≤3KW（220-240V，380-420V，440-460V）



如用户需要特定工作电压，可按特殊要求供应。



电机性能变化（与 400V 时保证值之比 % ）

Output



I s / I N



T s /T N



T max/ T N



100 100



90 100



90 100



90 100



100 100



90 106



90 106



90 106



100 100



90 100



90 100



90 100

·勿需事先通知，ABB电机保留对设计技术规格的修改权



11.订货须知



A.订货时，请详细说明电动机型号 、功率、同步转速、电压、频率、 安装结构形式 、防爆要求、防护等级和接线盒进线方式（包括进线口数目）等。



B.订货时，请尽量选用样本所列规格产品，如有特殊要求，经双方协议后也可供应
