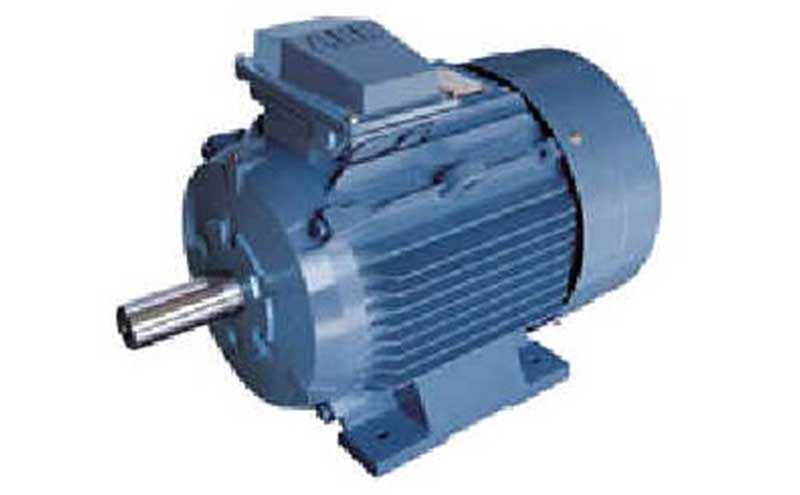

                                                                                                  ABB电机-QAD

QAD系列变级多速三相异步电动机是QA系列电机的电气派生产品, 是取代YD系列的更新换代产品。该系列电机由于具有可随负载性质的要求而有级地变化转速,从而达到功率的合理匹配和简化变速系统的特点而堪称机械系统节约能耗的理想动力。在诸如机床 、矿山、冶金、纺织、印染、化工、农机等工农业部门得到广泛的应用。

1. 电机符合下列标准

国际电工委员会IEC34、IEC72

澳大利亚标准AS1359-2

英国标准BS4999-5000

德国标准DIN42673

符合欧共体 “CE”标记要求

电机符合GB755(idt IEC 60034-1)、GB10069(neq IEC 60034-9)、

Q/JBQS28

2. 优越的电机性能

低噪音、低振动

通过优化设计及工艺的改进,QAD系列电机在噪音、振动有了大幅度降低

并达到国际先进水平。

高性能的防护等级

电机的标准设计防护等级为IP55,可按客户要求提供更高要求的防护等

级。

高效率

电机采用优化设计,具有较高效率,可产生 可观的节能效果 。

3. 合理的结构设计

灵活的引出线方向

电机接线盒的安装方式可在电机顶部、左侧 、右侧,接线盒自身可旋

转安装,71-132机座的接线盒可旋转4*90方向。160及以上机座接线盒

可旋转2*180方向。用户在订货时必须标明接线盒及出线孔方向。

美观的电机造型

机座散热筋设计成垂直、水平分布,端盖、接线盒、风罩均为全新设计,

外形别致美观。

4. 众多的选择满足各种用户需求

加装热敏电阻

加装防尘密封圈(IP56)

加装加热带

加装防油密封圈

加装 注油嘴

特殊轴伸、特殊法兰等各种要求

5.电机型号说明

QAD 100 L 4/2 A

QAD--型号标记 100--机座号(以转轴中心高mm表示)

L--机座长度代号(S-短机座,M-中机座,L-长机座)

4/2--极数比 A--铁芯长度(A-短铁芯,B-长铁芯)

QAD变级变速电机 轴承:哈尔滨轴承

M2QA变级变速电机 轴承:日本NSK

6.使用条件

·海拔不超1000M

·环境空气温度随季节而变化,但不超过+ 40 ℃

·工作电压:380V

·额定频率:50HZ

·工作方式:连续(S1)

7.安装结构型式

·B3机座带底脚,端盖无凸缘。

·B5机座不带底脚,端盖有凸缘。

·B35机座带底脚,端盖有凸缘。
