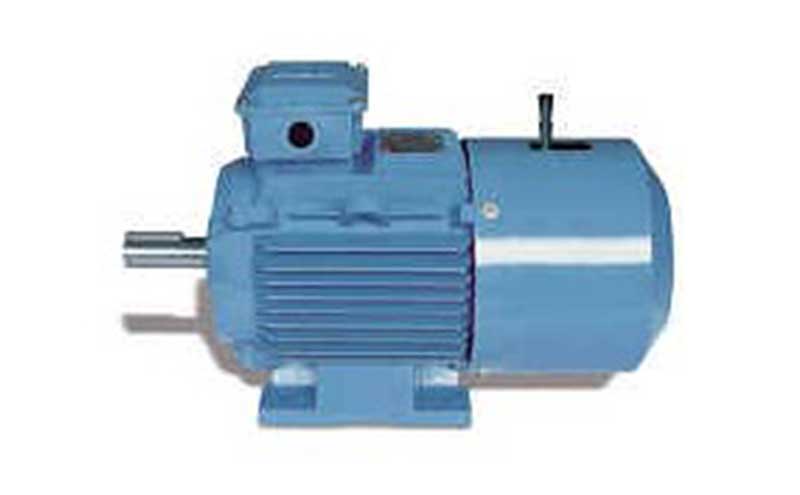

                                                                                             ABB电机-刹车电机(MQAEJ、QAEJ)系列

MQAEJ、QAEJ系列电磁制动三相异步电动机是取代 MYUEJ、YUEJ系列的更新换代产品。 它的结构有QA系列电动机和电磁制动器组合而成。 它是工业现代化的一种理想的驱动装置, 由于它具有功率范围大 、结构简单、噪音小、制动时间短、制动性能可靠、安装尺寸(除总长外)与基本系列相同等优点 , 广泛应用于木工机械、 齿轮减速及各种金属切削机床、 轻工生产线、纺织机械、化工机械、建筑行业等。

1. 电机符合下列标准

国际电工委员会IEC34、IEC72 澳大利亚标准AS1359-2 英国标准BS4999-5000 德国标准DIN42673

符合欧共体 “CE”标记要求 电机符合GB755(idt IEC 60034-1)、GB10069 (neq IEC 60034-9)、Q/JBQS28

2. 优越的电机性能

低噪音、低振

动通过优化设计及工艺的改进,MQAEJ、QAEJ系列电机在噪音、振动有了大幅度降低,并达到国际先进水平。

高性能的防护等级

电机的标准设计防护等级为IP55,可按客户要求提供更高要求的防护等级。

提高绝缘等级,增加电机使用寿命

标准电机采用了F级绝缘结构,从而提高了电机使用寿命,增加了电机可靠性。

高效率

电机采用优化设计,具有较高效率,可产生 可观的节能效果。

3. 合理的结构设计

结构与原理

MQAEJ 、QAEJ系列电磁制动三相异步电动机,其直流圆盘制动器安装在电动机非轴伸端的端盖上。

工作原理是: 当电机接入电源时,制 动器的整流器同时接通电源,由于电磁吸力作用, 电磁铁吸引衔铁并压缩

弹簧,制动盘与衔铁 、端盖脱开,电机运转,当切断电源时, 制动器电磁铁失去电磁吸力,弹簧力推动衔铁压

紧制动盘, 在摩擦力矩的作用下, 电机立即停止转动电磁制动器的励磁电压为直流205伏,整流器电源为交流

220伏。

灵活的引出线方向

电机接线盒的安装方式可在电机顶部、左侧 、右侧,接线盒自身可旋转安装,71-132机座的接线盒可旋转4*90方

向。160及以上机座接线盒可旋转2*180方向。用户在订货时必须标明接线盒及出线孔方向。

美观的电机造型

机座散热筋设计成垂直、水平分布,端盖、接线盒、风罩均为全新设计, 外形别致美观。

4. 众多的选择满足各种用户需求

加装热敏电阻 加装防尘密封圈 加装加热带 加装防油密封圈 加装 注油嘴 特殊轴伸、特殊法兰等各种要求

5.型号说明

MQAEJ(QAEJ) 100 L 4 A

MQAEJ(QAEJ)--型号标记

100--机座号(以转轴中心高mm表示)

L--机座长度代号(S-短机座,M-中机座,L-长机座)

4--极数 A--铁芯长度(A-短铁芯,B-长铁芯)

QAEJ系列使用A类制动器(进口德国Lenze 防护等级IP54)

MQAEJ系列使用B类制动器(国产制动器 防护等级IP23)
